3 Étude des liaisons
Modélisation du stepper
Téléverser le dossier zippé dans u dossier sur le bureau et en extraire tout le contenu (cliquer droit sur le dossier et opter pour Extraire tout...). En fin de séance, effacer les DEUX dossiers (dossier zippé et dossier ordinaire).
Démarrer le logiciel SolidWorks.
Vérifier que Meca3D est bien activé (dans Outils Compléments).
Ouvrir le fichier de type assemblage "STEPPER Meca3D".

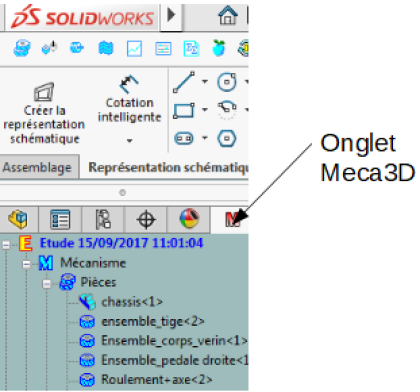

Vérifier la présence de l'onglet Meca3D
Ouvrir le fichier de type assemblage "stepper meca3D".
Ce fichier contient le mécanisme complet.
Cliquer droit sur "Analyse" et sélectionner "Calcul mécanique".
Une fenêtre s'affiche donnant des informations sur le mécanisme (nombre de cycles, hyperstatisme, nombre d'équations...).Cliquer sur "Continuer".
Q0 : Test du fonctionnement de la maquette numérique

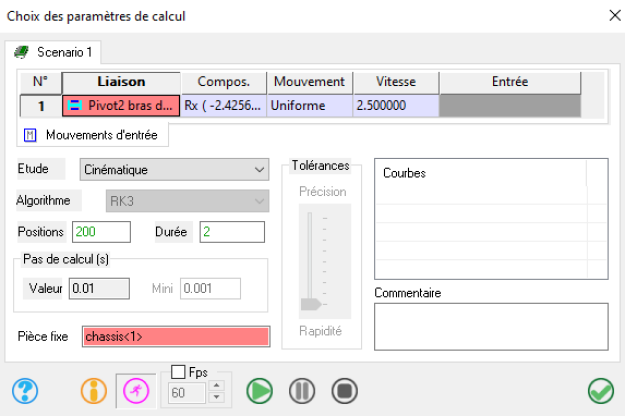

Pour vérifier le bon fonctionnement dans un premier temps, on va faire une étude cinématique pour 200 positions pendant 2 secondes avec la rotation RX de la liaison pivot 2 bras droit comme mouvement d'entrée avec une vitesse de 2.5tour/min. Pour cela :
Fixer la vitesse la liaison pivot 2 bras droit à 2.5tr/min
Fixer le nombre de positions à 200
Fixer la durée à 2 (secondes)
Lancer une simulation pour vérifier le bon fonctionnent.
Classes d'équivalence

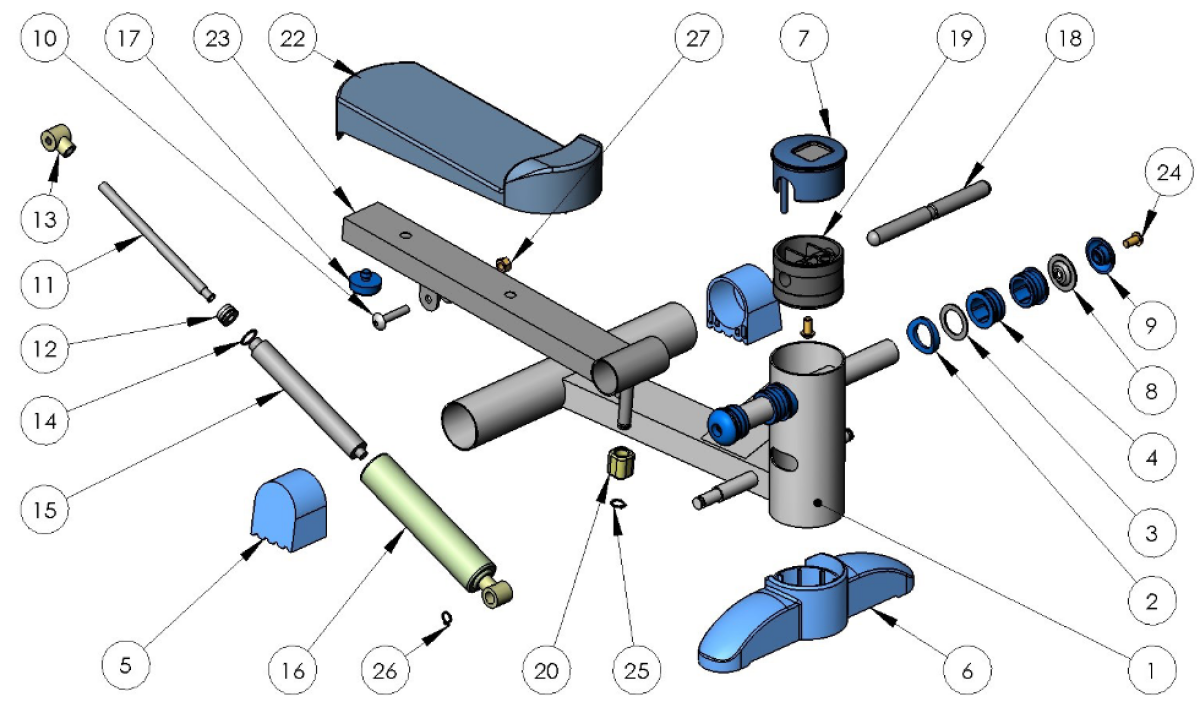

Q1 : compléter les classes d'équivalence avec les repères de pièces suivants : 5, 6, 9 et 23.
(SE1) : ( 1,
(SE16) : ‘(16,
(SE11) : (11,
(SE22) : ( 22,
(SE 18) : (18
(SE 20) : (20
Liaisons

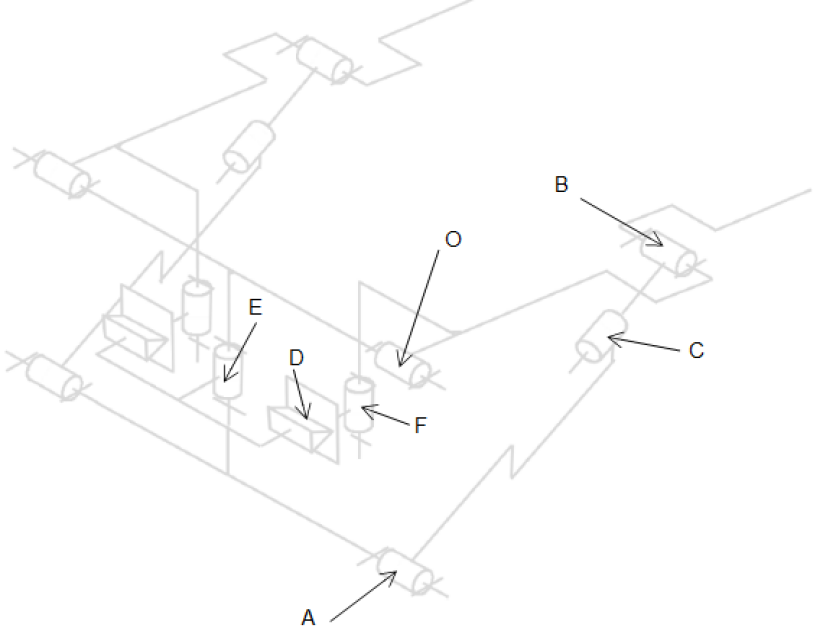

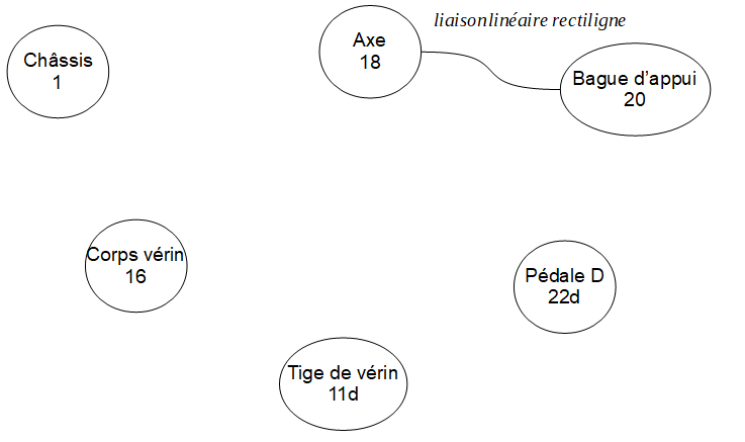

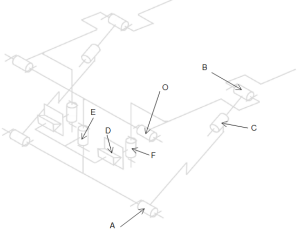

Q2 : En respectant le code de couleur fourni, repasser les classes d'équivalence sur le schéma cinématique fourni. Compléter le graphe des liaisons et ajouter la nature des liaisons ainsi que le symbole du bâti
.
(SE1) : noir :
‘(SE16) : rouge
(SE11) : vert
(SE22) : bleu
(SE18) : vert
(SE 20) : rouge
Étude des mouvements

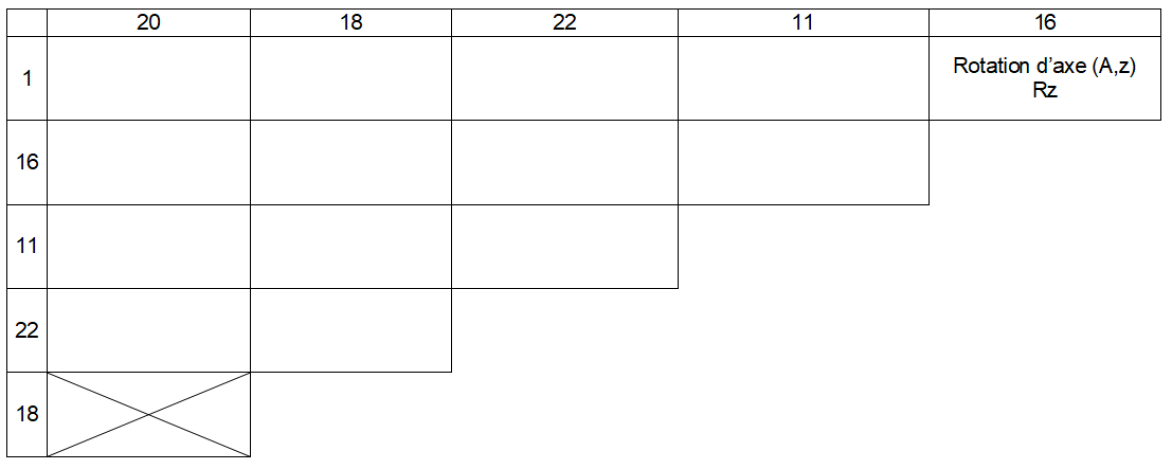

Q3. Compléter (quand la liaison existe) le tableau suivant en donnant la nature des mouvements possibles d'une classe d'équivalence du stepper par rapport à une autre ainsi que le degré de liberté.
