Activités
A l'aide du dossier "ressources sur le renouvellement de l'air intérieur" [doc] et du "manuel d'installation et de mise en route" [pdf], sur feuille de copie, répondez aux questions suivantes.
1. Rôle d'une VMC
Quel est le but de la ventilation des bâtiments ? Pourquoi on ventile ?
Quels sont les avantages d'une VMC double flux sur un autre type de ventilation mécanique ?
2. Observation et analyse du système
Sur le document réponse, [doc] tableau 1, dites à quoi correspondent les symboles suivants :
3. Repérage des éléments constitutif de la VMC.
Sur le document réponse, figure 1, repérez les éléments constitutifs de la VMCDF.
1 - Ventilateur d'insufflation de l'air "neuf", 2 - Ventilateur d'extraction de l'air vicié, 3 - Echangeur de chaleur, 4 - Entrée de l'air "neuf" venant de l'extérieur, 5 - Sortie de l'air vicié vers l'extérieur, 6 - By-pass.
4. Filtration
A l'aide du dossier sur la filtration de l'air [doc] et de la documentation commerciale [pdf], sur feuille de copie, répondez clairement et succinctement aux questions suivantes :
Pourquoi la ventilation VMC double flux possède-t-elle des filtres ?
Complétez le tableau 2, sur le document réponse, renseignant les filtres installés dans la VMC.
5.Repérage de la circulation d'air

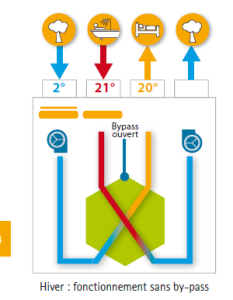

Sur la figure 2 du document réponse, repérez par des flèches verte pour l'air neuf, marron pour l'air vicié, la circulation des flux d'air pour un fonctionnement hivernal.
Pour plus de clarté le noir du fond de la VMC a été remplacé par un gris très clair.
Coloriez les différentes parties de l'intérieure de la V.M.C.de la manière suivante :
En bleu foncé, l'air neuf venant de l'extérieur
En orange, l'air neuf réchauffé
En rouge, l'air chaud vicié extrait du logement
En bleu clair, l'air vicié refroidi
6. Rendement de la VMC IDEO 325
A l'aide du document « IDEO 325 Ecowatt » (données techniques constructeur) [pdf], complétez dans le tableau 3 du document réponse, les valeurs du rendement pour les débits suivants : 60, 220 et 320 m3/h
Si l'on considère que le débit hygiénique nécessaire au bon renouvellement de l'air est de 30 m3/h par personne, pour une famille de 4 personnes quel sera le débit et le rendement de la VMC ? Répondre dans le tableau 4 du document réponse.
7.Calcul d'un rendement Selon Norme EN308
Selon la nome EN 308, le rendement de la VMC est calculé à partir des températures des différents flux d'air.
ŋ= (Tfs - Tfe) / (Tce - Tfe)
Tfe (température froide entrée) : entrée d'air neuf
Tfs (température froide sortie) : pulsion d'air neuf
Tce (température chaude entrée) : extraction d'air vicié
Tcs (température chaude sortie) : sortie d'air vicié
Exemple : rendement de la VMC schématisé ci-dessus :
ŋ= (9,7 – (-7)) / (20 – (-7)) = 16,7/27 = 0,618
Soit un rendement ŋ= 62%
Sur feuille de copie :

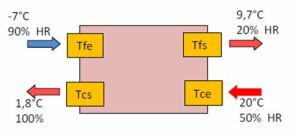

Calculez le rendement de la VMC « Ideo 325 » à partir des températures proposées sur le schéma ci-contre, extrait de la documentation commerciale.
Relevez le rendement maximum de la VMC « Ideo 325 » sur la courbe proposée dans la documentation technique ou catalogue revendeur.
Comparez la valeur du rendement calculé avec la valeur du rendement relevé sur la courbe.
La VMC peut-elle atteindre le rendement calculé à partir des températures données du schéma de la documentation commerciale ?
Que pensez-vous des valeurs des températures données sur la documentation commerciale pour justifier les performances de la VMC.
8. Dégivrage
En cas de grand froid, il faut éviter que l'air sortant givre et détruise les plaques de l'échangeur de chaleur. Pour éviter cet incident, il existe un système de dégivrage qui protège la VMC.
Sur feuille de copie :
- Expliquez le fonctionnement du système de dégivrage à l'aide du manuel d'installation et de mise en route de la VMC [pdf] « Ideo 325 » IDEO325_installation.pdf.
9. Condensation
Les VMC sont équipées d'un système d'évacuation des condensats.
Sur feuille de copie :
Cherchez et écrivez la définition de condensat.
A l'aide du manuel d'installation et de mise en route ; expliquez, de manière claire et concise, les raisons et l'endroit de la condensation au sein de la V.M.C.
10. Synthèse
Rentabilité de l'installation
La VMC installée réalise en moyenne une économie d'énergie de 2500kWh par an.
En sachant qu'un litre de fioul domestique fournit une énergie de 10kWh et que la chaudière a un rendement de 80%, calculer le nombre de litres économisés par an.
L'installation a coûté 2800€, en négligeant le le surcoût de consommation électrique, calculer la durée d'amortissement de l'installation au prix actuel du fioul domestique.
