Régulateur de tension fixe
Définition : Définition simple
Un régulateur de tension est composant électronique dont la fonction est de stabiliser une tension à une valeur fixe Vref.
Il est très important de ne pas confondre la fonction régulateur et le composant électronique régulateur !
En effet il est courant de trouver des cartes électroniques appelées "régulateur" qui ont la même fonction mais qui sont en réalité des boosters !

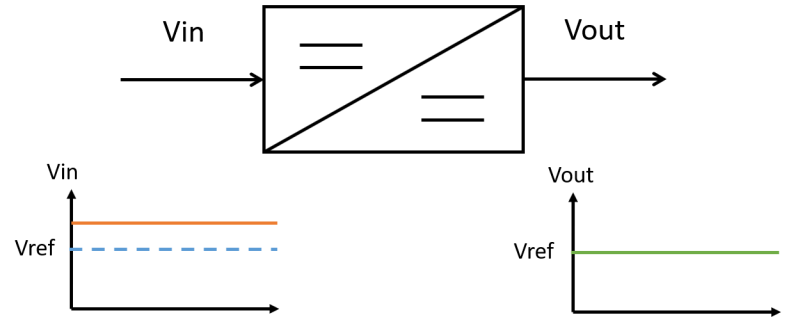

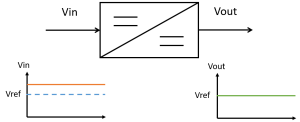

En principe un régulateur doit donc fournir une tension fixe Vref à sa sortie Vout pour n'importe quel tension en entrée Vin.
De même la charge électrique en sortie du régulateur (Lampe, carte de traitement, moteur, ...) ne doit pas non plus modifier la tension de sortie.
Attention : Limite de fonctionnement d'un régulateur
Le régulateur ne peut fonctionner que si et seulement si la tension Vin et supérieur à la tension à fixer Vref.

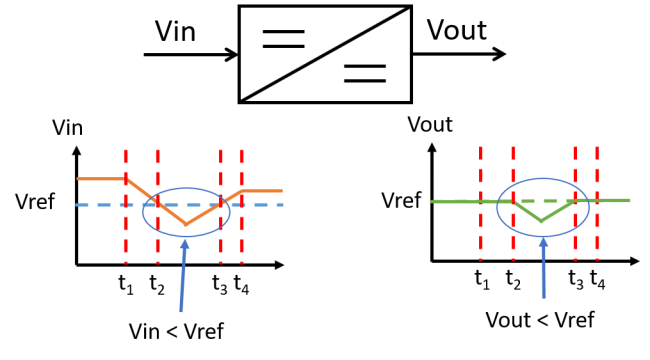

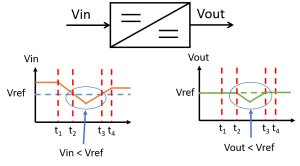

Dans l'exemple suivant une perturbation modifie la valeur de Vin entre t1 et t4 :
Tant que Vin et est supérieur à Vref on a Vout = Vref
Quand Vin est inférieur à Vref (t2 à t3) Vout < Vref
Un régulateur de tension est totalement dépendant de la tension Vin.
Si la tension Vin est amenée à fluctuer autour de Vref il est alors nécessaire d'utiliser un convertisseur boost qui a pour fonction de fournir une tension continue plus élevée à partir source de tension continue.
Complément : Exemple de technologie de régulateur
Régulateur de tension linéaire :
Tension en entrée : 5V à 35V
Tension de sortie 5 V
Courant jusqu'à 1,5 A
Régulateur de tension linéaire :
Tension en entrée : 5V à 30V
Tension de sortie 5 V
Courant jusqu'à 100mA
