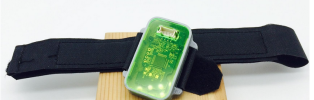

Mise en œuvre du capteur "Finger-clip Heart Rate Sensor"

  • Connectez le capteur sur le connecteur J2 du shield Bluetooth ou sur un connecteur I2C d'un shield Grove

  • Programmez la carte avec le programme "capteur_finger_clip.ino"

  • Par l'intermédiaire du moniteur série vérifiez si le capteur fonctionne correctement

capteur_finger_clip.ino [ino]

  • Connecter le capteur au shield Bluetooth

  • Programmez la carte avec le programme "PrototypeComplet_finger_clip.ino"

  • Vérifier que la tablette reçois bien l'information

prototypeComplet_finger_clip.ino [ino]

Complément

Protocole de communication :

  1. Donner les noms de signaux utilisés pas le capteur (SD...) hors alimentation

  2. Donner le non du Protocole/Bus utilisé par le capteur pour communiquer avec la carte arduino.

  3. Que signifie alors le valeur A0 utilisée dans le programme ?
