Lancement du calcul et interprétation des résultats
Exécution du calcul
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger la vidéo.
Résultats disponibles
3 types de résultats peuvent être consultés avec un dégradé de couleurs sur le modèle et une échelle de valeurs :
les contraintes,
les déplacements,
les déformations.
Définition : Contrainte, déplacement, déformation
Résultat | Unité | Définition | Remarque | Illustration |
|---|---|---|---|---|
Contrainte | Pa = N/m² ou MPa = N/mm² | C'est la pression équivalente (selon le critère de Von Mises) subie localement par le matériau | La valeur de la contrainte dépend des efforts et de la forme de la pièce mais elle est indépendante du matériau utilisé. Si la contrainte dépasse la limite élastique du matériau, il y a endommagement irréversible de la pièce |
|
Déplacement | mm | C'est le changement de position d'un point de la pièce lorsque celle-ci est chargée par rapport à sa position au repos. | Un déplacement important localement ne signifie pas forcément une contrainte ou une déformation importante au même endroit. |
|

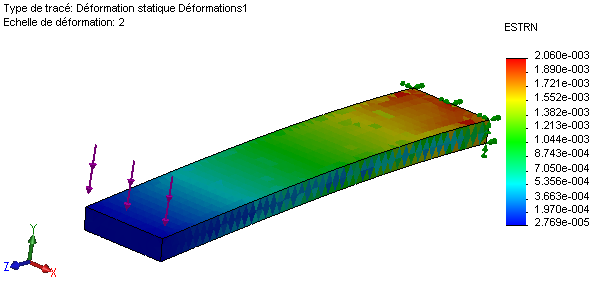

Déformation | pas d'unité (valeur relative) | C'est la déformation locale du matériau (rapport de la longueur après déformation et avant déformation) | La déformation est proportionnelle à la contrainte et dépend de l'élasticité du matériau (module de Young) |
|
Attention : Couleurs et échelle de valeurs
Le logiciel applique automatiquement un dégradé de couleur allant du rouge (valeurs les plus importantes) vers le bleu (valeur les moins importantes) quelle que soit l'intensité des valeurs !
De la couleur rouge ne signifie pas nécessairement que la pièce va casser !
Ce qu'il faut regarder, c'est où se situe la limite élastique du matériau.

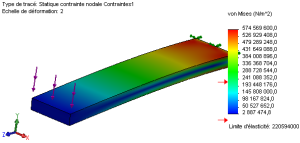

Dans l'exemple ci-contre la limite élastique se situe vers la couleur verte, ce qui signifie que toutes les zones de couleur au delà du vert seront endommagées.

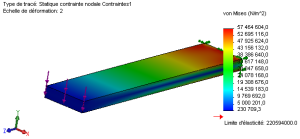

Mais avec un chargement plus faible la contrainte maximale dans la pièce (en rouge) ne dépasserait pas la limite élastique, et aucune partie de la pièce ne serait endommagée.
Remarque : Amplitude affichée de la déformation
Les déformations réelles des pièces étant souvent faibles, le logiciel permet d'exagérer artificiellement la déformation visuelle de la pièce.
Ceci peur être fait manuellement ou de façon automatique.
Attention donc, ce que vous voyez n'est pas forcément la réalité !

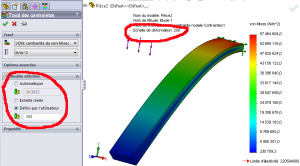

Dans l'exemple ci-contre, la déformation a été amplifiée par 200 ! En réalité elle serait à peine perceptible !

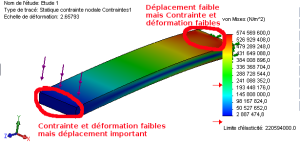

Conseil : Différence entre déplacement et déformation
Il ne faut pas confondre déplacement et déformation !
Sur l'exemple ci-contre d'une poutre encastrée d'un coté et subissant un effort vertical de l'autre côté :
Le côté libre où est appliqué l'effort subit un déplacement important mais une contrainte et une déformation quasi nulle,
Le côté encastré ne subit aucun déplacement mais est soumis à une contrainte et une déformation importantes.
