Récupération de la pièce à modifier
Remarque : Version d'essai en ligne de SolidWorks
Si vous travaillez à domicile, il est possible d'utiliser une version d'essai en ligne de SolidWorks en créant un compte et en sélectionnant "Essayer maintenant" sur :

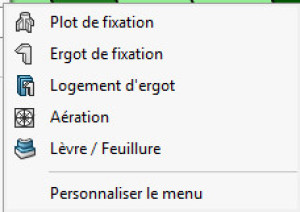

Fonctions de fixations de SolidWorks
SolidWorks dispose de fonctions de fixation intégrées (lèvre et feuillures, ergots de fixations) qui permettent de gagner du temps dans la conception 3D de ces éléments.
Si vous avez déjà utilisé ces fonctions lors d'une activité précédente, travaillez directement sur vos pièces. Sinon téléchargez l'exemple ci-dessous et passez directement à la partie Simulation par éléments finis.
Vous devez télécharger et décompresser l'archive suivante dans votre dossier personnel.
Attention : Fichiers à ouvrir
Le boîtier de lunette est fichier de type pièce (« Boitier-lunettes.SLDPRT »
) composé de 2 corps volumiques (« Corps.SLDPRT »
et « Couvercle.SLDPRT »
). Nous allons nous intéresser à la résistance de l'ergot se trouvant sur le « couvercle »
, mais ses dimensions sont liées à celles du logement d'ergot se trouvant sur le corps. Pour modifier la fonction d'ergot de fixation, il faudra ouvrir le fichier « Boitier-lunettes.SLDPRT »
. En revanche, nous ferons les étude de résistance uniquement sur la partie « Couvercle.SLDPRT »
.
