Dimensionnement des batteries

Le calcul de la capacité des batteries s'effectue grâce à la formule suivante :

  • CTd : capacité de la batterie associée à la durée de décharge Td

  • Td en heure : Td = Nj x 24

  • Nj : Autonomie de réserve en jours

  • Ebesoin : Énergie journalière consommée en Ah/jour

  • PD : Profondeur maximale de décharge (sans unité)

  • KT : Coefficient de température de la capacité (sans unité)



L'effet de la température

Une batterie fonctionne de façon optimale aux environs de 20/25°C.

Autrement les caractéristiques changent, notamment pour les batteries au plomb (taux d'autodécharge, durée de vie se réduit....).

Les batteries s'autodéchargent naturellement et encore plus quand la température monte, après 10 jours à 40°C, on constate une perte d'efficacité de 20 à 30%.

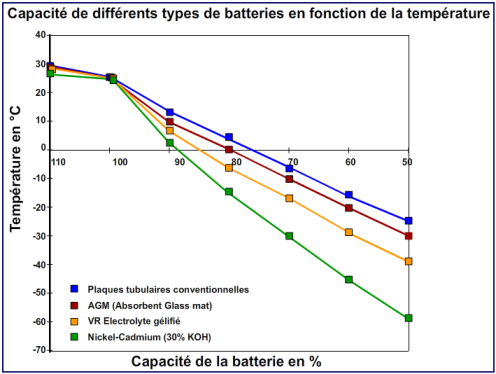

De même si la température diminue, on constate une perte de capacité de la batterie par rapport à la température nominale d'utilisation (voir le graphe ci-contre).

Coefficient de correction « KT »

Température de fonctionnement des batteries

-20°C

-10°C

0°C

10°C

20°C

30°C

40°C

50°C

Coefficient correctif (appliqué à C360)

0,80

0,85

0,90

0,95

1

1,04

1,10

1,13
