Apport de connaissances : les deux types de capteurs (logique et analogique)
Complément : Le capteur de présence (capteur logique)

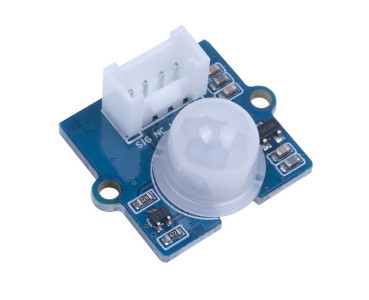

Capteur de présence infrarouge (détecte le rayonnement infrarouge émis par les objets chauds...et donc les êtres vivants)
Le capteur de présence renvoie une information logique (présence ou pas). Pour cela il renvoie à la carte Arduino un signal numérique (1 ou 0) :
1 si il capte une présence (correspond à une tension de 5V ou "état haut")
et 0 si il ne capte rien (correspond à une tension de 0V ou "état bas")

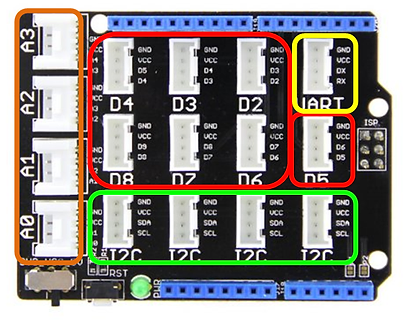

Comme il renvoie un signal numérique on le branche sur les entrées numériques du Shield Grove (entrée D2 à D8).
Complément : Le capteur de lumière (capteur analogique)

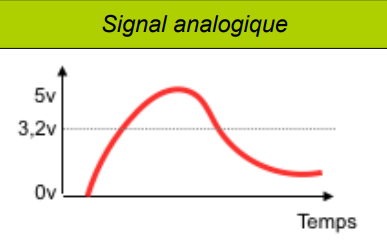

Le capteur de lumière renvoie une information analogique (une infinité de valeurs de luminosité est possible). Pour cela il renvoie à la carte Arduino un signal analogique, variant de 0 (pas de lumière) à 5 V (lumière maximale détectée par le capteur).
! Arduino convertit cette plage (0 à 5) en une plage de (0 à 255) ! (il y a une bonne raison...)
Comme il renvoie un signal analogique on le branche sur les entrées analogiques du Shield Grove (entrée A0 à A3).
