Travail à réaliser : création des profils

MéthodeTravail à réaliser

  • Dessiner à la règle, sans échelle, 5 profils d'assises sur le document ci-après d'après les consignes suivantes. Il est possible de faire des profils identiques pour des effets de symétrie.

CONSIGNES

  • Les profils sont constitués de maximum 11 sommets (ne pas faire les arrondis pour l'instant, ils seront fait à la fin). Il y aura le même nombre de sommets sur les 5 profils.

  • Le banc ne doit pas être droit, il doit y avoir au moins 2 façons de s'assoir sur le banc

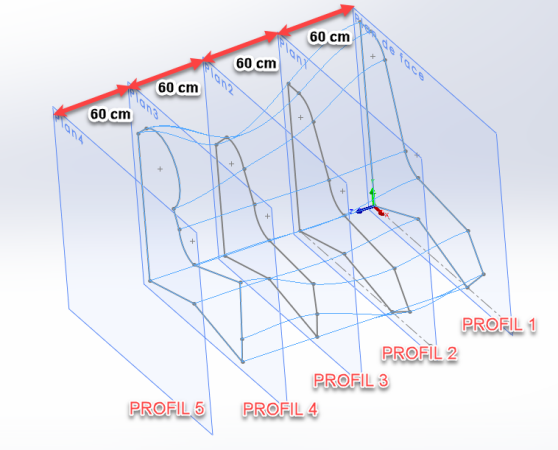

  • Les profils seront espacés de 60 cm.

  • La transition entre 2 profils ne doit pas être trop brusque pour ne pas faire bugger le logiciel.

  • Les dessins doivent être côtés.

Tableau de création des assises.pdf [pdf]

Attention

Coter tous vos dessins, c'est important pour se lancer dans la modélisation sur ordinateur par la suite !

ComplémentHauteurs de mobilier pour différentes positions de l'être humain (unité en cm).

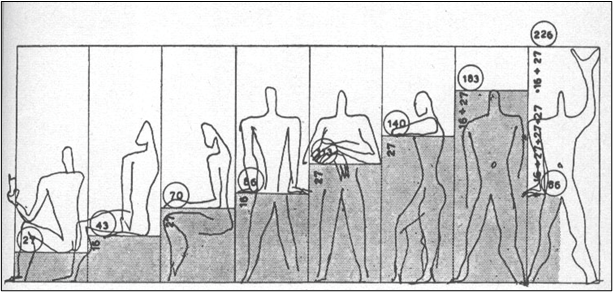

Position d'une personne par rapport à différentes hauteurs

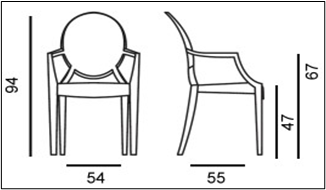

Hauteurs standards pour une chaise

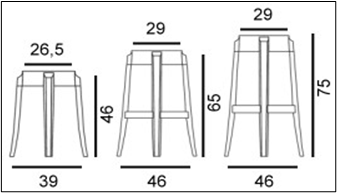

Hauteurs standards pour des tabourets

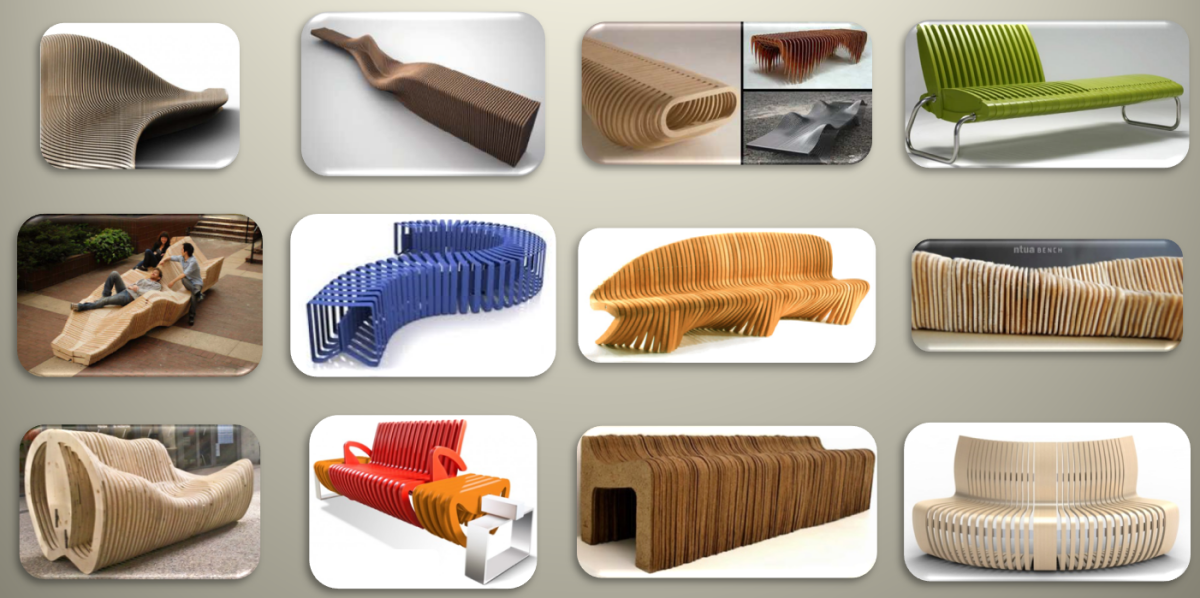

EXEMPLES
