étape 8 - Réalisation de l'HIM Node-Red
Vous allez utiliser le serveur Node-Red utilisé pour la précédente activité.

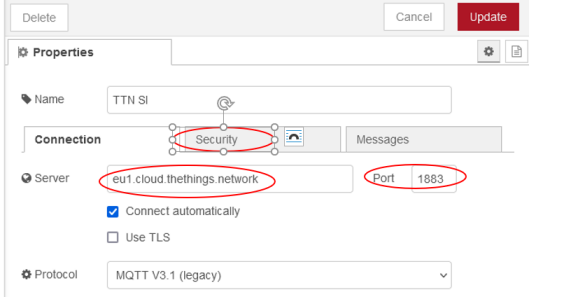

Configuration de la connexion MQTT (node mqtt in) :
Server : Celui donné dans Integrations du 'end devive' et port 1883
Security : Compléter avec le username et password obtenu

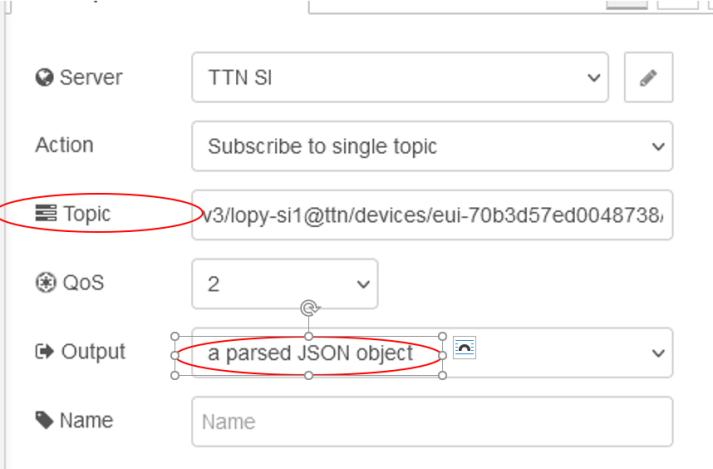

Saisir le Topic, le topic est de la forme : v3/nom_du_device@ttn/devices/eui_du_device/up (exemple : v3/lopy-si1@ttn/devices/eui-70b3d57ed0048738/up)
Choisir 'a parsed JSON object'
Vérification de la réception et affichage :
La donnée reçue contient de très nombreuses informations au format JSON, notre température en fait partie, elle est dans la donnée : uplink_message.decoded_payload.temp
Pour visualiser la température dans la fenêtre de débogage placez un node 'debug'

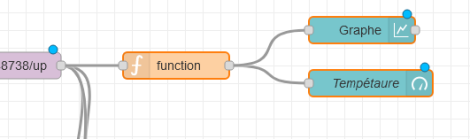

Pour visualiser la température dans une jauge ou dans un graphe, rajoutez un node 'function' et dans l'onglet 'On Message' mettre seulement la ligne suivante :
return {payload:msg.payload.uplink_message.decoded_payload.temp};
Synthèse :
A l'aide de recopies d'écrans, retracez tout le cheminement de la valeur température en partant de la valeur affichée dans la console VSC en arrivant à celle affichée dans l'IHM Node-Red
