Travail à réaliser
Méthode : RDM le Mans - modélisation
Ouvrir le fichier dôme correspondant à votre projet ci-après dans le logiciel Ossatures.
Ajouter des liaisons de type rotule aux pieds (jonctions entre un noeud de triangle et le sol).
Définir tous les paramètres dans la partie matériau (cela concernera les barres).
Complément :
Méthode : RDM le Mans - poids de la structure
Déterminer le poids total de la structure du dôme (remplissage des parois et fenêtres).
Déterminer le nombre de noeuds total de la structure.
Répartir équitablement le poids total sur tous les noeuds pour trouver la charge G en kN/noeud.
Méthode : RDM le Mans - poids de la neige
Déterminer le poids total de neige pouvant reposer sur le dôme. Pour cela :
Trouver le poids de neige, par m² et pour une surface plane, au lieu de la construction.

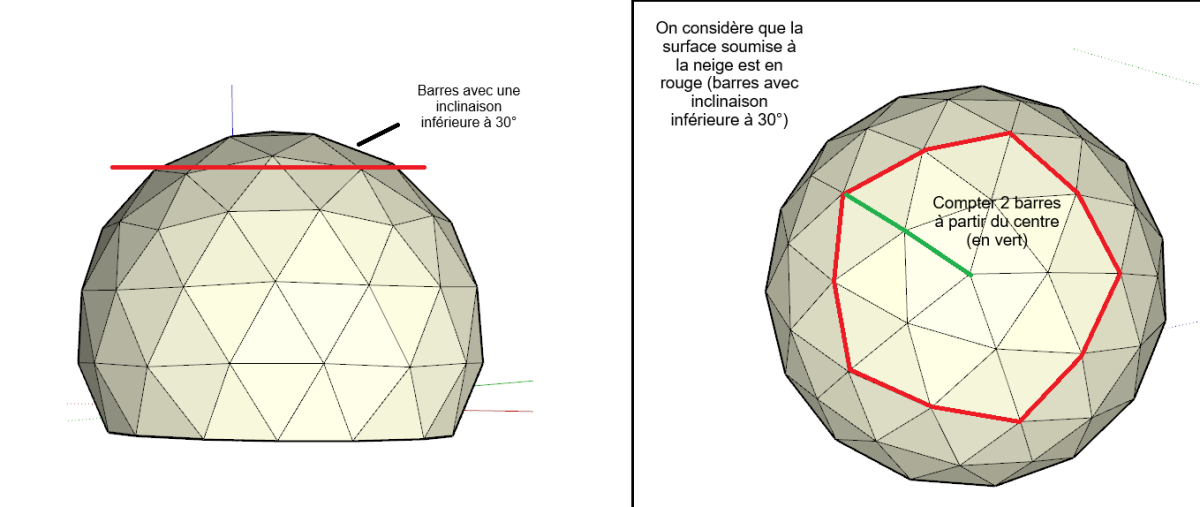

Déterminer la surface sur laquelle la neige va tenir (principe en rouge ci-contre)
Déterminer le nombre de noeuds dans le périmètre rouge (soumis à la neige).
Répartir équitablement le poids total sur ces noeuds pour trouver la charge Q en kN/noeud.
Méthode : RDM le Mans - répartition du poids et dimensionnement à l'ELU
Trouver la charge totale à l'ELU pour les noeuds avec neige (Ctot neige) et sans neige (Ctot sans neige).
Modéliser les charges sur les différents noeuds du dôme.
Valider le dôme à l'ELU en vérifiant directement la contrainte normale maximale dans les barres.
Remarque :
On ne tiendra pas compte du vent dans cette étude.
