2 / Initialisation du DS1621

Si l'on n'utilise pas le mode thermostat du DS1621 l’initialisation va se résumer au choix du mode de fonctionnement .

Les 2 modes de fonctionnement du DS1621 sont :

  • acquisition continue de la température (lorsque le bit 1SHOT du registre de configuration est à 0) --> il suffit de déclencher 1 seule fois l'acquisition / conversion (Start Convert)

  • acquisition au coup par coup de la température (lorsque le bit 1SHOT est à 1) --> il faut alors déclencher la conversion à chaque acquisition (et attendre le temps de la conversion)

Question QB2 : (lecture de la documentation technique )

  • Rechercher le nom de la commande qui permet d'accéder au registre de configuration puis donner (en hexadécimal) le code à envoyer pour exécuter cette commande : (page 10-11)

  • Rechercher le code à envoyer pour lancer la conversion : (page 10-11)

  • Quelle est la durée maximale de l' acquisition /conversion ?(page 1)

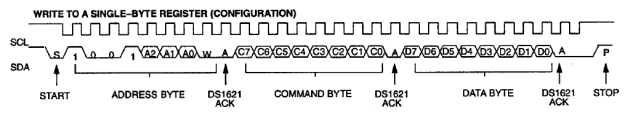

  • Le chronogramme ci_dessous décrit l'écriture d'un octet dans le registre de configuration, pour notre programme, il se décompose en quatre parties :

    1. Start condition + envoi de l'adresse I2C du composant en mode écriture

    2. envoi du code de la commande

    3. envoi de l'octet à écrire

    4. Stop condition

    Donner les 4 lignes de codes nécessaires pour configurer le DS1621 en mode 1SHOT ( écrire la valeur "1" dans le registre de configuration).
