Configuration de L'IDE Arduino

La configuration est détaillée ici--> https://heltec-automation-docs.readthedocs.io/en/latest/esp32+arduino/quick_start.html

En bref...

Il nous faut charger ce compilateur ESP32 : "https://resource.heltec.cn/download/package_heltec_esp32_index.json"

Pour cela :

  • Cliquer sur : Fichier -> Préférences

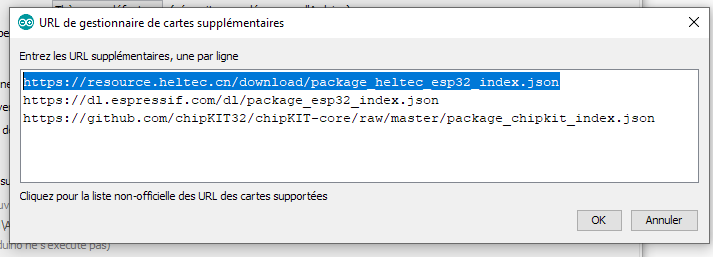

  • Dans 'URL de gestionnaire de cartes supplémentaires' ajouter : https://resource.heltec.cn/download/package_heltec_esp32_index.json

Puis le gestionnaire de carte :

  • Cliquer sur : Outils -> Type de carte -> Gestionnaire de carte

  • Dans la zone de texte : Heltec esp32 , puis installer et fermer

Et les bibliothèques :

- La bibliothèque Heltec ESP32.

  • Cliquer sur : Croquis -> Inclure une bibliothèque -> Gérer les bibliothèques

  • Dans la zone de texte : Heltec ESP32 , puis installer et fermer

- Puis La blibiothèque ESP32 Lorawan :

  1. Télécharger la bibliothèque ESP32 Lorawan sur le site https://github.com/HelTecAutomation/ESP32_LoRaWAN (format zip).

  2. Sur le logiciel Arduino --> inclure la bibliothèque Zip

  3. Redémarer le logiciel Arduino.

Passerelle et ports :

La passerelle utilisée au Lycée Dautry est un modèle RAK7258

Les ports utilisés sont (à libérer sur le pare-feu) :

  • 1700 udp (TTN)

  • 1883 (MQTT)
