Introduction
Objectifs
Représenter de façon schématique, la circulation des fluides dans un système de ventilation dit Double Flux
Visualiser et quantifier l'échange thermique entre deux flux d'air
Principe
La ventilation double flux est une VMC (Ventilation Mécanique Contrôlée) qui permet, en plus de renouveler l'air du bâtiment, de récupérer la chaleur (en hiver) ou la fraîcheur (en été) contenue dans l'air évacué du logement et de la fournir à l'air entrant. Elle permet donc d'éviter du gaspillage d'énergie pour le chauffage ou la climatisation
Fonctionnement

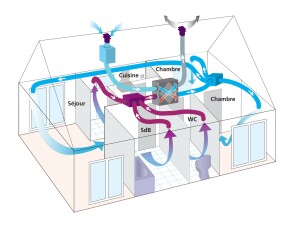

L'air vicié est extrait des pièces humides (cuisine, salle d bain, WC, rangement, etc. ) pour être rejeter à l'extérieur
L'air "neuf", aspiré de l'extérieur est insufflé dans les pièces de vie (Chambre, salon, bureau, etc..)
Un échangeur de chaleur permet le transfert d'énergie de l'air vicié vers l'air "neuf"

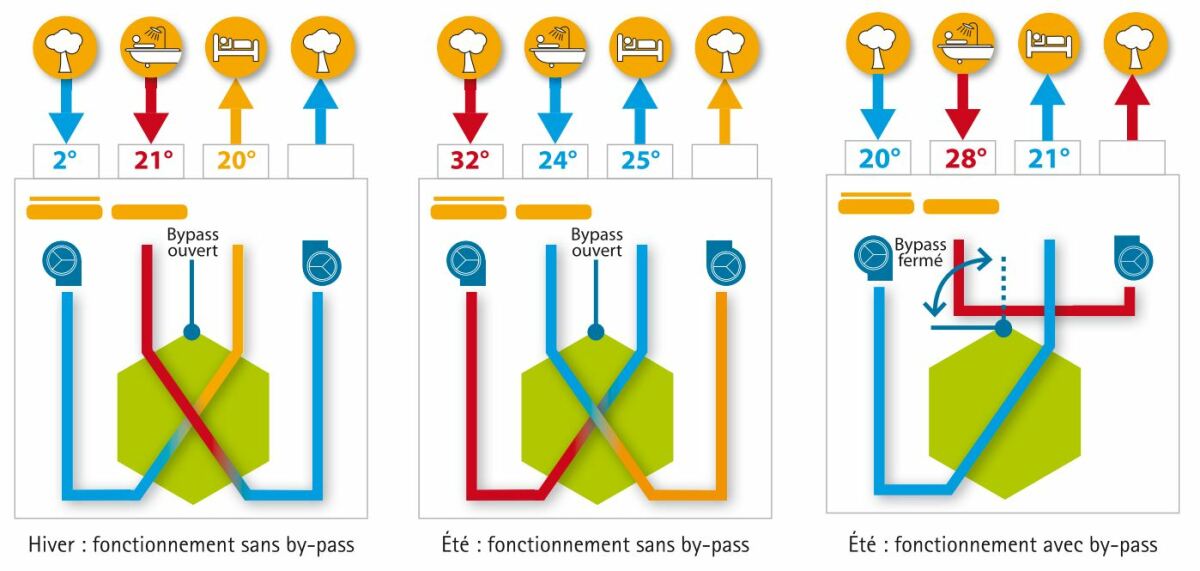

Ci-dessous, le schéma de circulation des flux de la VMC Double Flux (VMC DF) dans 3 configurations possibles.
