Utilisation du OneWire ( capteur de température type DS18B20)
La carte Raspberry gère nativement le protocole OneWire, pour cela il faut l'activer (Configuration du Raspberry Pi)
Méthode : Connecter le capteur OneWire DS18B20

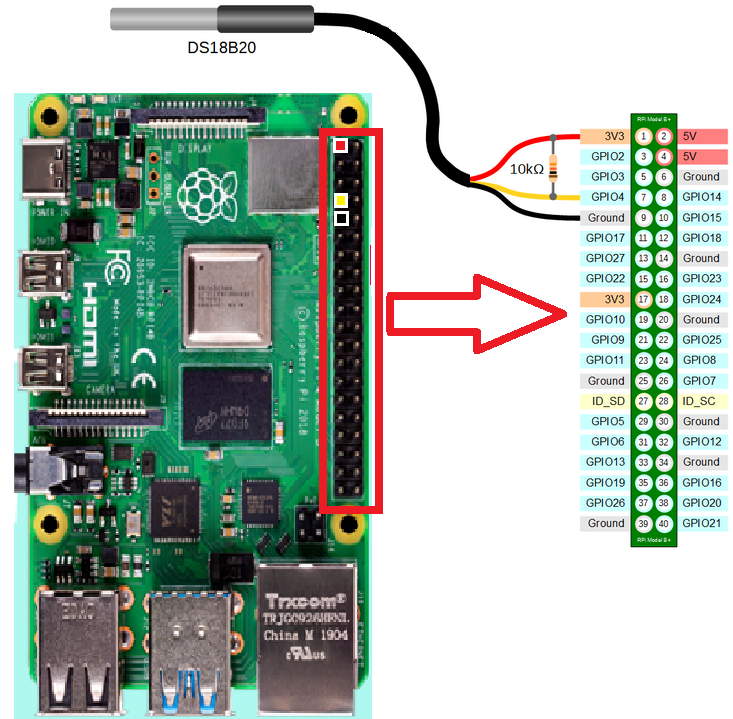

Câblage du capteur :
Fil rouge au +3.3V
Fil noir à la Masse (ground)
Fil jaune (signal) sur la broche GPIO4
Une résistance de pull-up est connectée entre le signal et le 3.3V.
Méthode :
La température mesurée est stockée dans 2 fichiers (virtuels) textes :
"temperature"
"w_slave"
Ces deux fichiers sont dans le répertoire "/sys/bus/w1/devices/28-xxxxxxxxxxx(le nom du dernier dossier dépend de l'adresse du capteur)
Vous pouvez lire le contenu de ces fichiers avec la commande "cat"
L'exemple de code ci-dessous permet de récupérer la valeur numérique de la température dans le fichier w1_slave , de la stocker dans la variable tdep et de l'afficher sur la console .
// exemple de lecture d'un ds18B20 cablé sur la raspberry var tdep= 1.1 ; // pour la température
var data = fs.readFileSync('/sys/bus/w1/devices/28-051690a1a5ff/w1_slave');
var temp = parseFloat(data.toString('ascii').match(/t=([0-9]+)/)[1]) / 1000;
tdep= Math.round(temp*10)/10; // arrondi au 1/10°
console.log("La température locale est "+tdep+" °C" ); // afficher la température sur la console
