Détails câblage : composants chaîne de puissance
Alimentation

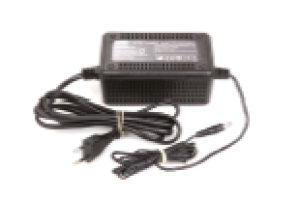

Un bloc d'alimentation 18V permet de fournir la puissance électrique nécessaire à la serre. Il est connecté au module d'alimentation (ci-après).
Module alimentation

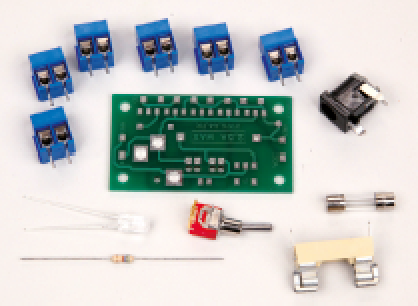

Permet de distribuer une alimentation vers six borniers à vis et assurer la protection contre les surintensités à l’aide d’un fusible (2,5 A max).
Le module dispose d’un interrupteur M/A et d’un témoin de mise sous tension.
Module puissance

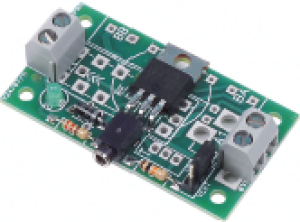

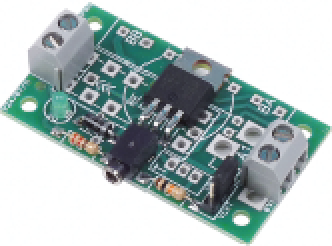

Ce module permet de commander un élément de puissance à courant continu (moteur, résistance, ampoule électrique, solénoïde, etc.).
Il se connecte sur une sortie numérique de l'Arduino.
Le module de puissance supporte un courant de 3 A maxi et une alimentation externe de 24 V maxi.
Une LED verte indique l’état du module.
Module moteurs

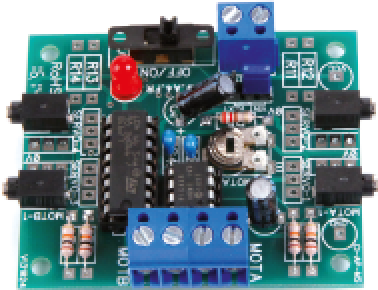

Permet de piloter le ventilateur et le moteur qui anime le mécanisme d’ouverture et de fermeture du toit de la serre. Il est possible d’ajuster la vitesse de ce moteur à l’aide de l’ajustable (repère A).
L’alimentation de ces deux éléments de puissance provient d’une source extérieure (alimentation 18 V).
Le cavalier (repère J) doit être sur la position VEXT.
Cette carte est équipée d’un circuit de puissance L293D qui permet de délivrer une intensité de 600 mA pour chaque moteur (1,2 A en crête). Elle est protégée contre les courts-circuits ou surintensités du moteur et se mettra en veille en cas de surchauffe.
