Détails câblage : composants chaîne d’information

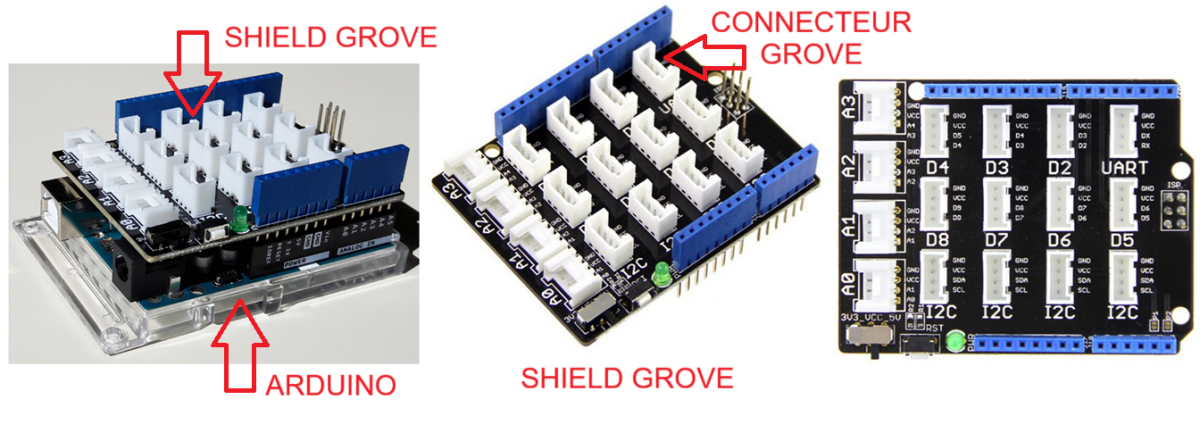

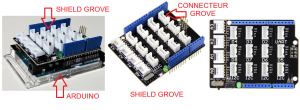

Arduino + shield Grove
Le shield (bouclier en anglais) Grove est une extension qui se connecte sur l’arduino. Elle permet d’utiliser les connecteurs Grove, très pratiques et rapides pour les branchements.
On peut relier les connecteurs :
pour recueillir des informations de différents capteurs (le connecteur est alors une entrée) ;
pour piloter différents actionneurs comme des moteurs, des lampes etc. (le connecteur est alors une sortie).

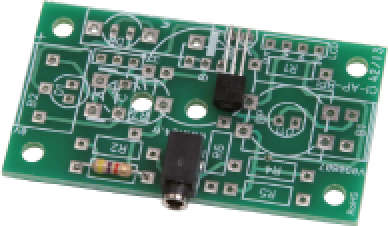

Capteur de température étalonné
Module équipé d’un capteur numérique qui fournit une information qui correspond directement à la valeur de la température (– 55 à + 125° C, résolution de mesure +/– 1° C).
Il se connecte sur une entrée numérique de l'arduino.

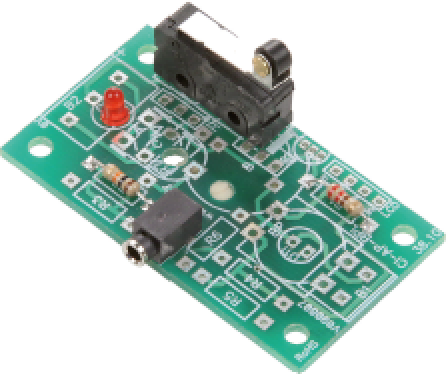

Microrupteur à galet
Module équipé d’un microrupteur à levier avec galet qui est implanté perpendiculairement à la carte. Il se connecte sur une entrée numérique de l'arduino.
Ce capteur à contact permet de détecter une action mécanique comme le passage d’une came sur le galet pour déclencher ou arrêter un processus.
On exploite l’état du microrupteur (libéré ou enfoncé) à l’aide d’une instruction de test de l’entrée numérique sur laquelle il est connecté.
