Simulation de l'inclinomètre

Ouverture du modèle

  • Télécharger dans votre espace de travail le répertoire "Inclinometre_Simul [zip]" contenant le fichier Matlab à exploiter. Décompresser les fichiers : bouton gauche / extraire tout

  • Ouvrir le fichier "Simulation_Inclinometre"

MéthodeParamétrage et simulation

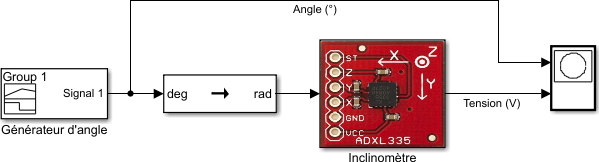

  • Faire un double clic sur l'image de l'inclinomètre pour accéder à la fenêtre de modification des paramètres.

  • Fixer la valeurs des paramètres (sensibilité s et tension de décalage V0) en conformité avec l'équation Vs = f (α, s, V0) définie dans la partie analyse.

  • Faire un double clic sur le générateur d'angle.

  • Sélectionner les points extrêmes pour fixer leur valeur à ±90° dans la case Left Point / Y :

  • Lancer la simulation en appliquant une rampe angulaire en entrée de l'inclinomètre (angle α). Le scope donne la courbe Vs = f (α) .

Analyse des résultats

  • Commenter l'allure de la tension délivrée par rapport à celle d'une caractéristique affine.
