Simulation du potentiomètre
Ouverture du modèle
Télécharger dans votre espace de travail le répertoire "Potentiometre_Simul [zip]" contenant le fichier Matlab à exploiter. Décompresser les fichiers : bouton gauche / extraire tout
Ouvrir le fichier "Simulation_Potentiometre"
Méthode : Paramétrage et simulation

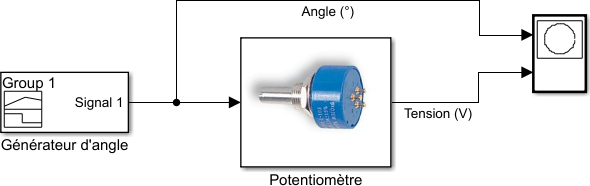

Faire un double clic sur l'image du potentiomètre pour accéder à la fenêtre de modification des paramètres.
Fixer la valeurs des paramètres en conformité avec l'équation Us = f (Vcc, θ, θmax) définie dans la partie analyse.
Faire un double clic sur le générateur d'angle.
Sélectionner les points extrêmes pour que l'angle évolue entre -θmax/2 et +θmax/2 lorsque le temps évolue entre 0 et 10s.
Lancer la simulation et observer le scope qui donne la courbe Us = f (θ) .
Analyse des résultats
Comparer le résultat de la simulation avec la caractéristique définie dans la partie analyse.
