Mesure de l'amplitude de rotation

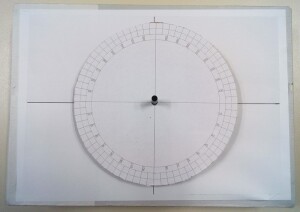

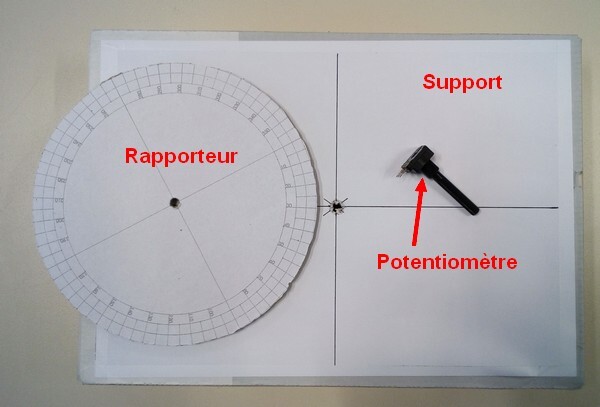

Pour déterminer l'amplitude de la course angulaire du potentiomètre vous disposez d'un support, d'un rapporteur et du potentiomètre avec écrou et rondelle.
Monter le potentiomètre sur le support en utilisant la rondelle et l'écrou. Inutile de trop serrer, un serrage manuel modéré suffit largement.
Après avoir aligné les repères du rapporteur et du support, tourner le potentiomètre à fond à droite puis à gauche, pour trouver l'angle de rotation maximal. Que constatez-vous ?
Une solution pour trouver l'origine est de brancher un ohmmètre entre les broches B et C du potentiomètre. Tourner le potentiomètre vers la gauche. Le point d'arrivée sur la valeur 0 Ohm sera considérée comme origine.
Caler l'origine de votre rapporteur sur ce point.
Vérifier, en revenant à l'origine, qu'il n'y a pas eu de glissement.
Rechercher l'angle maximal de la course du curseur θmax (valeur pour laquelle la résistance maximale est atteinte et n'augmente plus).
Relever l'amplitude de la plage "non exploitable".
Quel est l'intérêt d'utiliser un potentiomètre sans butées dans le projet ?
