Modélisation
On désigne par θmax la course totale du curseur.

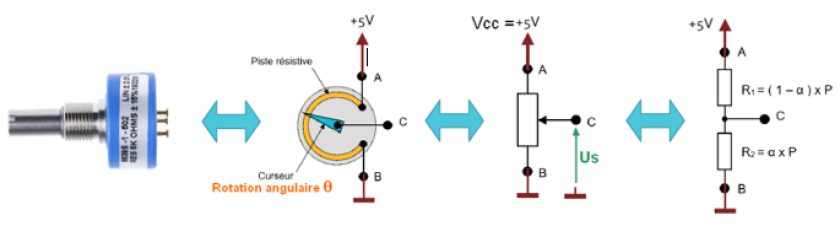

Le potentiomètre, de résistance totale P est à tout moment équivalent à deux résistances en série R1 et R2 telles que R1 + R2 = P.
R2 = α . P où α varie de 0 à 1 selon la position du curseur ;
A partir du schéma ci-dessus, déterminer :
Us = f (R1, R2, Vcc) indication : voir dans le cours la règle du diviseur de tension.
Us = f (α, Vcc)
avec :
Vcc : tension d'alimentation du potentiomètre (ici Vcc = 5 V), appliquée entre les bornes fixes A et B du potentiomètre.
Us : tension de sortie du potentiomètre, disponible entre C et la masse.
On souhaite prendre la position médiane du curseur comme position de référence, soit θ = 0 lorsque le curseur est au milieu de sa course.
On considérera donc un déplacement angulaire du curseur variant de -θmax/2 à +θmax/2, où θmax est l'angle maximal de la course du curseur, que vous avez déterminé précédemment.
exprimer :
α = f (θ, θmax)
En déduire la caractéristique d'entrée / sortie du potentiomètre :
Us = f (Vcc, θ, θmax) pour θ variant de -θmax/2 à +θmax/2
