Vérification expérimentale de la loi d'E/S

  • Fixer la rosace (rapporteur d'angle cartonné) sur un support vertical plan (mur par exemple), en veillant à ce que l'axe 0 degré soit parfaitement horizontal.

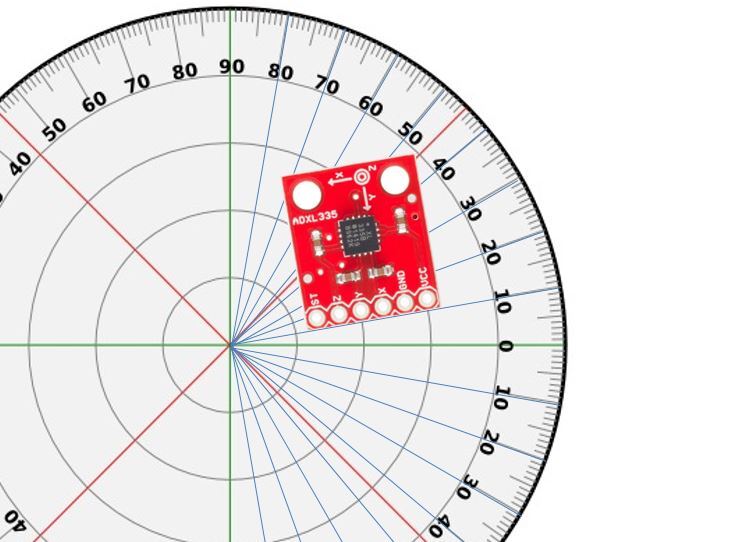

  • Positionner le capteur sur le support gradué comme indiqué sur la photo ci-dessous. On utilisera l'axe x.

  • Confectionner au besoin des fils de câblage suffisamment longs entre le capteur et la carte Arduino.

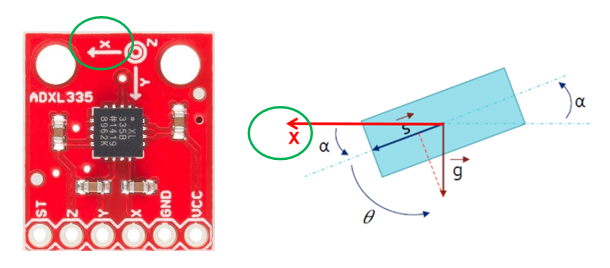

  • Faire varier l'angle α de -90 à +90°, le capteur est à l'origine (0°) lorsque l'axe x, gravé sur le circuit imprimé, est horizontal.

  • Préparer un tableau de relevé sur feuille de papier (mesure tous les 10°).

  • Relever Vs pour chaque point.

  • Créer un tableau Excel et tracer la caractéristique Vs = f (α).

  • Comparer avec la caractéristique théorique obtenue avec la simulation.
