Étalonnage de l'inclinomètre

A partir de la relation N = f (α) précédemment définie dans la partie "Analyse", en déduire la relation α = f (N).

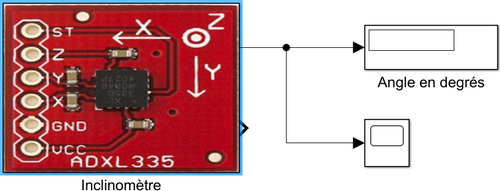

  • Ouvrir le fichier Inclinometre_2.slx

  • Double cliquer sur l'image de l'accéléromètre ... et sélectionner l'entrée analogique n°3. Valider.

  • Modifier les paramètres du modèle pour qu'il respecte l'équation α = f (N).

  • Revenir à la vue précédente (Inclinometre_2)

  • Relever la caractéristique αaffichée = f (αmesurée) pour α variant de -90° à +90°. Compléter le fichier Excel en ajoutant une ligne pour αaffichée.

  • Calculer les écarts entre les valeurs mesurées et affichées. Commenter les résultats.
